Arduino 与土壤湿度传感器测量土壤湿度自动浇水提醒

中文英文韩语日语

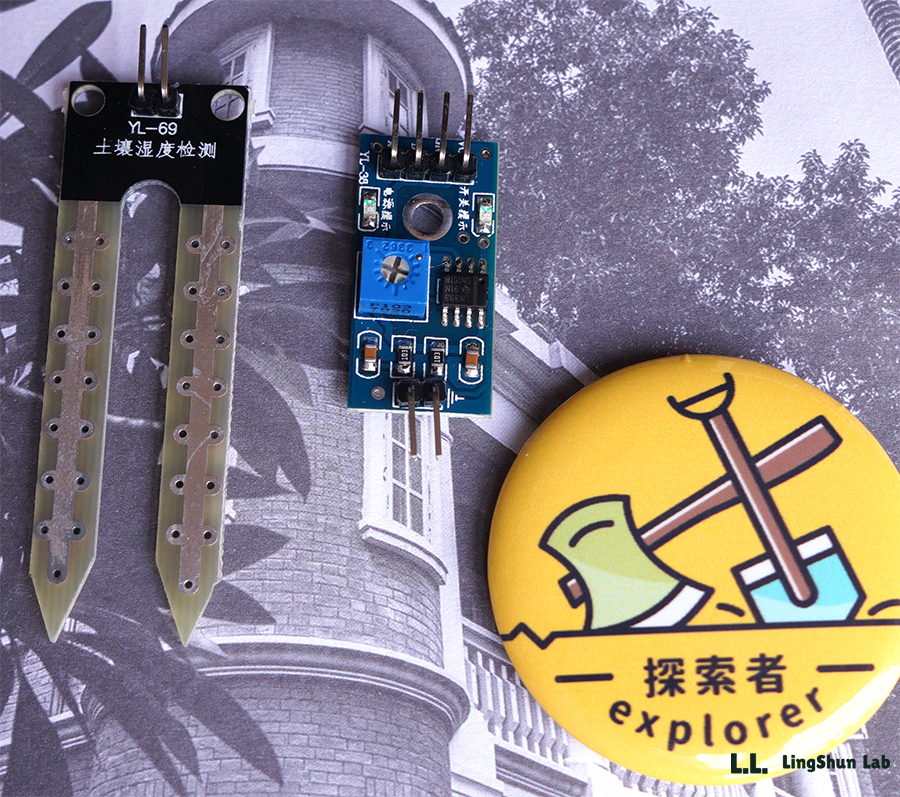

土壤湿度传感器

1，传感器适用于土壤的湿度检测；

2，模块中蓝色的电位器是用于土壤湿度的阀值调节，

顺时针调节，控制的湿度会越大，逆时针越小

3，数字量输出D0可以与单片机直接相连，通过单片机来检测高低电平，由此来检测土壤湿度；

4，小板模拟量输出AO(0~1023)可以和AD模块相连，通过AD转换，可以获得土壤湿度更精确的数值；

主要技术参数

1，因为长期与水锈蚀，一般寿命在1年左右，真实情况还要看具体的加工工艺

2，通过电位器调节控制相应阀值，

湿度低于设定值时，DO输出高电平，模块提示灯亮；

湿度高于设定值时，DO输出低电平，模块提示灯灭。

3，比较器采用LM393芯片，工作稳定；

4，工作电压3.3V-5V。

3V时，在空气中AO读取的值最大为695 ，浸泡在水里的最小值245；

5V时，在空气中AO读取的值最大为1023 ，浸泡在水里的最小值 245。

BOM表

Ardunio Uno *1

土壤湿度传感器 *1

跳线若干

引脚说明

1 VCC --- 外接3.3V-5V
2 GND --- 外接GND
3 DO --- 小板数字量输出接口（0和1）
4 AO --- 小板电压模拟量输出

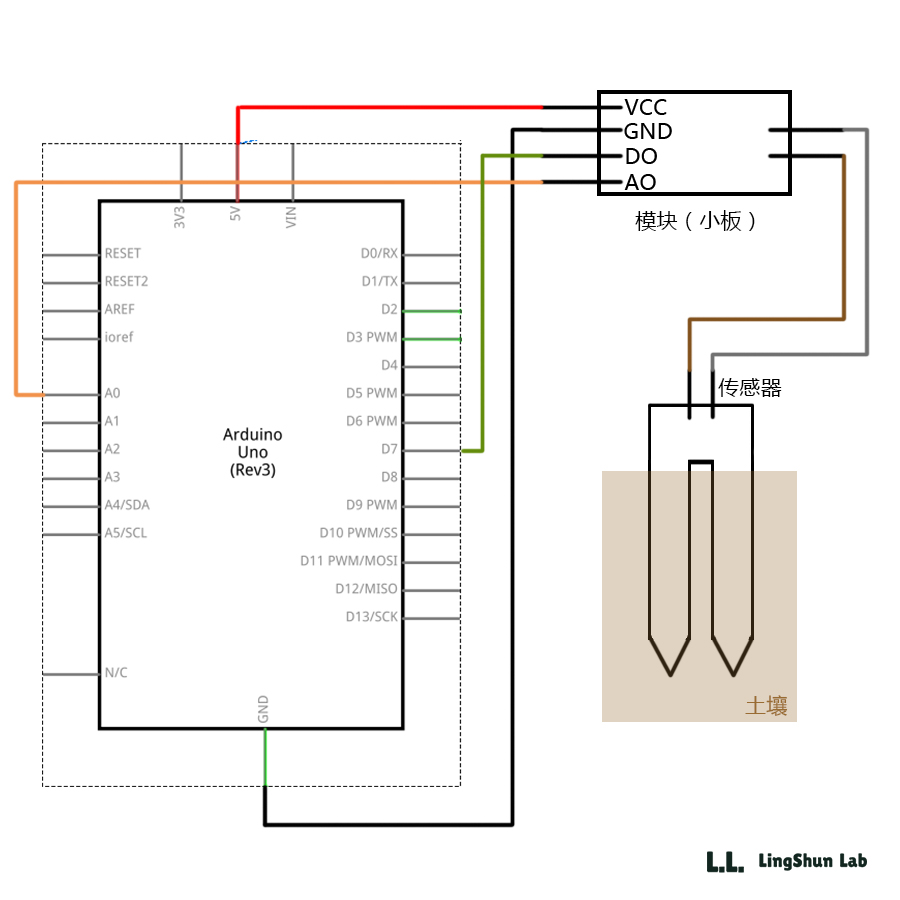

接线方式

注意：模块（小板）连接传感器的两条线不分正负，随便接。

程序实现

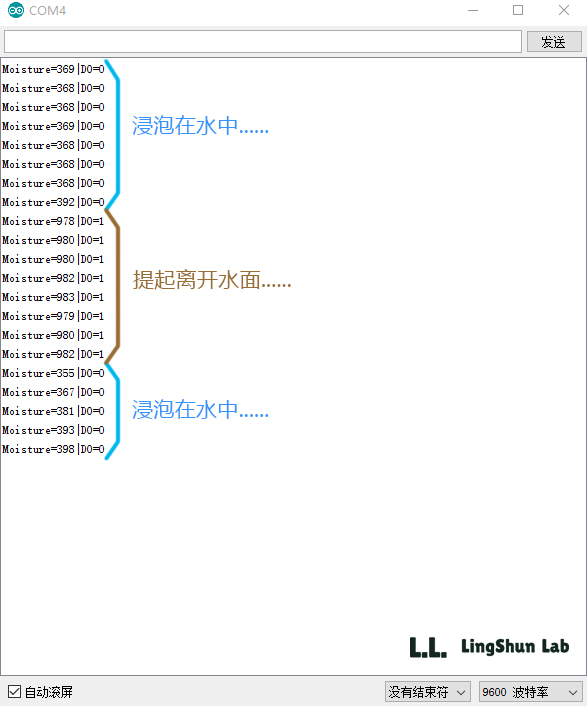

把程序上传到板子后，点开串口监视器，查看数值的变化。

程序打包下载：https://u16460183.ctfile.com/fs/16460183-295331032

//LingShun Lab #define Moisture A0 //定义AO 引脚 为 IO-A0#define DO 7        //定义DO 引脚 为 IO-7 void setup() {  pinMode(Moisture, INPUT);//定义A0为输入模式  pinMode(DO, INPUT);  Serial.begin(9600);} void loop() {  //串口返回测量数据  Serial.print("Moisture=");  Serial.print(analogRead(Moisture));//读取AO的数值  Serial.print("|DO=");  Serial.println(digitalRead(DO));//读取DO的数值  delay(1000);}
