ESP8266通过MQTT接入Home Assistant

发布于 2020-07-02  77 次阅读


1.简介

ESP8266是一款串口WiFi模块,内部集成MCU能实现单片机之间串口通信, 这款模块简单易学,体积小,便于嵌入式开发。

本文介绍的是ESP8266系列中的ESP-01,这款芯片使用了3.3V的直流电源,体积小,功耗低,支持透传,价格低,下图是ESP8266的ESP-01系列,相应的还有ESP-02,03等等,它们使用的核心芯片都是相同的。

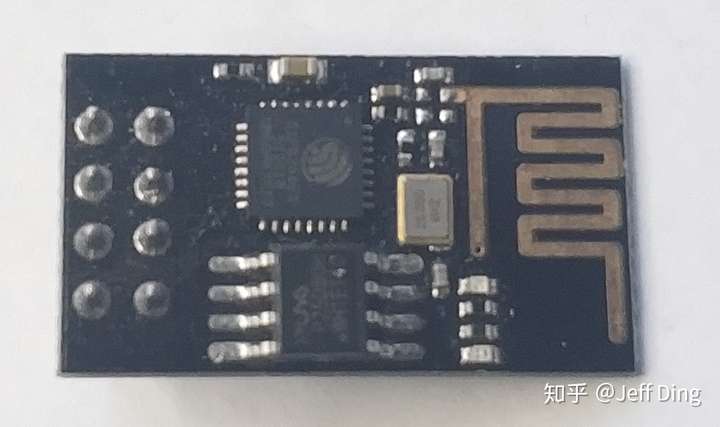

ESP-01模块

ESP8266官方提供的rom主要有两个,一个是支持at命令修改参数的at系列rom,使用此rom时,可以使用at命令来设置芯片的大部分参数,同时也可将芯片设置为透传模式,这样ESP8266就相当于在互联网和UART之间架起了一座桥梁。

另一个就是物联网的rom了,此rom可以通过命令来控制ESP的部分GPIO,而且ESP8266也可以采集一些温湿度传感器的数据,然后发送到互联网上。

2.方案

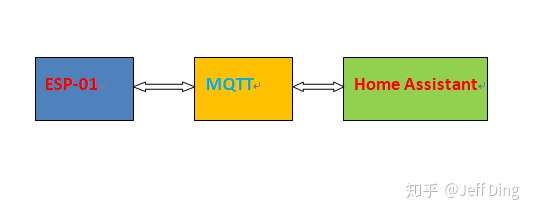

ESP-01做为MQTT的客户端,连接到MQTT Server, Home Assistant通过mqtt组件和MQTT Server通信,实现控制ESP-01的功能

3.硬件和开发环境

需要的硬件为:ESP-01模块,继电器模块,运行Home Assistant的树莓派一块

ESP-01和继电器模块

软件:Arduino通过支持ESP8266的组件进行开发

4.代码

4.1定义基本变量

#define SWITCH_ON     0
#define SWITCH_OFF    1

const char* ssid = "xxx";          //Wi-Fi热点
const char* password = "xxx";  //Wi-Fi密码
const char* mqtt_server = "192.168.3.77";    //服务器网址或者IP地址

const char* TOPIC_CONFIG =  "ESP-01/switch/config";
const char* TOPIC_COMMAND = "ESP-01/switch/set";
const char* TOPIC_STATE =   "ESP-01/switch/state";

const char* client_id = "client-xxx";     // 标识当前设备的客户端编号
const char* device_name = "esp_01_2_switch_1";

const char* mqtt_user = "mqtt";
const char* mqtt_password = "mqtt1234";

WiFiClient espClient;
PubSubClient client(espClient);

const int PIN_SWITCH = 0;

long last_msg = 0;
char msg[64];

int switch_value = SWITCH_OFF;
String set_str = "";

定义了3个MQTT Topic:

TOPIC_CONFIG: 发送配置信息用

TOPIC_COMMAND: 接收控制命令

TOPIC_STATE: 报告状态用

4.2初始化

void setup() {
  Serial.begin(115200);
  setup_wifi();
  client.setServer(mqtt_server, 1883);
  client.setCallback(callback);
  pinMode(PIN_SWITCH, OUTPUT);
}
void setup_wifi() {
  delay(100);
  WiFi.begin(ssid, password);           // 连接到WiFi网络
  while (WiFi.status() != WL_CONNECTED) {
      delay(500);
  }
  Serial.println("WiFi connected");
  // Print the IP address
  Serial.println(WiFi.localIP());
  Serial.println(WiFi.macAddress());
}

4.3 接收MQTT消息的回调函数

void callback(char* topic, byte* payload, unsigned int length) {
  Serial.print("Message arrived [");
  Serial.print(topic);
  Serial.print("] ");

  set_str = "";
  for (int i = 0; i < length; i++) {
    set_str += (char)payload[i];
  }

  String topic_str = topic;
  Serial.println(set_str);

  if (topic_str.equals(TOPIC_COMMAND)) {
    set_switch(set_str);
  }
}

4.4 Wifi和MQTT重新连接

void reconnect( ) {
  if (WiFi.status() != WL_CONNECTED) {
    Serial.println("WiFi is not connected, retry setup");
    setup_wifi();
  }

  while (!client.connected()) {
    Serial.println("MQTT connecting...");
    if (client.connect(client_id, mqtt_user, mqtt_password)) {
      Serial.println("MQTT connect success.");
      mqtt_config();
      client.subscribe(TOPIC_COMMAND);
    } else {
      delay(5000);
    }
  }
}

4.5 主循环

void loop() {

  if (!client.connected()) {
    reconnect();
  }
  client.loop();

  long now = millis();
  if (now - last_msg > 5000) {
    last_msg = now;
    pub_mqtt_state();
  }

  delay(100);
}

4.6 设置开关状态

char* get_state(){
  if (switch_value == SWITCH_ON) {
    return "ON";
  } else {
    return "OFF";
  }
}

boolean set_switch(String set_str) {
  client.publish(TOPIC_STATE, set_str.c_str());
  Serial.print("Recv command:");
  Serial.println(set_str.c_str());

  if (set_str.equals("ON")) {
    switch_value = SWITCH_ON;
  } else if (set_str.equals("OFF")){
    switch_value = SWITCH_OFF;
  } else {
    return false;
  }

  digitalWrite(PIN_SWITCH, switch_value);
  pub_mqtt_state();
  return true;
}

4.7 发布MQTT状态和配置消息

void pub_mqtt_state() {
  if(switch_value == SWITCH_ON){
    client.publish(TOPIC_STATE, "ON");
  } else {
    client.publish(TOPIC_STATE, "OFF");
  }
}

void mqtt_config() {
  String head = "{";
  String name_str = ""name": "" + String(device_name) + "", ";
  String cmd_topic = ""command_topic": "" + String(TOPIC_COMMAND) + "", ";
  String state_topic = ""state_topic": "" + String(TOPIC_STATE) + """;
  String end_str = "}";
  String config = "{" + name_str + ", " + state_topic + ", " + cmd_topic + "}";
  Serial.println(config.c_str());

  int msgLen = head.length() + name_str.length() + cmd_topic.length() + state_topic.length() + end_str.length();
  //发送长文本需要另外处理
  client.beginPublish(TOPIC_CONFIG, msgLen, false);
  client.print(head);
  client.print(name_str);
  client.print(cmd_topic);
  client.print(state_topic);
  client.print(end_str);
  client.endPublish();
}

注意:发布长消息时,要做专门处理,通过client.beginPublish,client.endPublish();

5. Home Assistant配置

5.1 安装MQTT Server

在运行Home Assistant的树莓派上安装MQTT Server, 选择的版本是mosquitto

5.2 树莓派配置

在Home Assistant的Web上,”配置”->"集成", 添加MQTT;

在configuration.yaml中配置:

switch: !include switchs.yaml

在switchs.yaml中定义mqtt开关:

- platform: mqtt
  name: "ESP-01 switch1"
  state_topic: "ESP-01/switch/state"
  command_topic: "ESP-01/switch/set"
  payload_on: "ON"
  payload_off: "OFF"
  state_on: "ON"
  state_off: "OFF"
  optimistic: false
  qos: 0
  retain: true

这样,在Home Assistant的界面中就可以控制继电器开启和关闭了:

6. 总结

可以把小米网关也接入到Home Assistant,这样,通过小米的无线开关就可以直接控制ESP-01上的继电器了。
